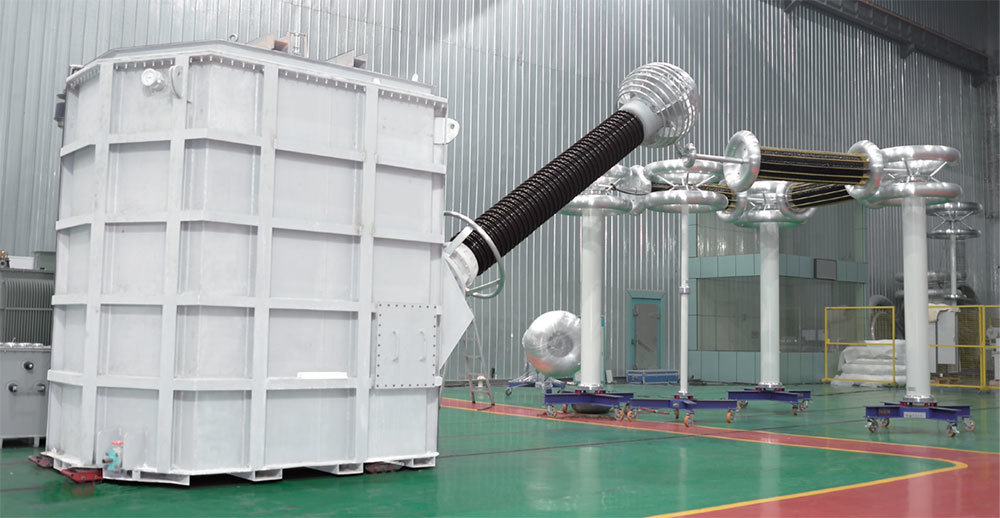

交流諧振無局放測試系統
交流諧振無局放測試系統主要用于電力電纜、電力變壓器、高壓互感器、高壓開關等電力產品試驗；試驗內容包括交流耐壓試驗、局部放電試驗、電力設備老化試驗。DIELEC 應用高質量因子 (Q) 的串聯諧振測試已有 30 年以上的歷史，試驗系統組件和電容性負載成品構成諧振回路，電 抗器電感可以調節，當電抗器的感抗和負載容抗相等時發生諧振，此時電抗器產生高壓。
串聯諧振系統在基本設計上是應用電容性被測體儲存能量的具體特性，此特性的完整應用 , 所得到的結果是在成本支出上明顯的節省。此一系統在應用上符合 XLPE 電力電纜工頻耐壓及局部放電測試要求，適合于 XLPE 電纜進行出廠局部放電測試、高壓耐壓試驗及局放超標故障定位，也可以用于其他電力產品的試驗。
本系統稱為串聯諧振局部放電測試系統，系統包括一組可調整的高電壓電抗器 ( 電感 )，此電抗器之電感量依據被測體的電容量可調整為最佳匹配狀態。當電感電容形成最佳匹配狀況時即稱之為處于諧振狀態，此時其有別于傳統工頻測試變壓器的許多優點即完全顯現 。
- 產品描述
- 左上角內容
-
應用
串聯諧振系統在基本設計上是應用電容性被測體儲存能量的具體特性，此特性的完整應用 , 所得到的結果是在成本支出上明顯的節省。此一系統在應用上符合 XLPE 電力電纜工頻耐壓及局部放電測試要求，適合于 XLPE 電纜進行出廠局部放電測試、高壓耐壓試驗及局放超標故障定位，也可以用于其他電力產品的試驗。
本系統稱為串聯諧振局部放電測試系統，系統包括一組可調整的高電壓電抗器 ( 電感 )，此電抗器之電感量依據被測體的電容量可調整為最佳匹配狀態。當電感電容形成最佳匹配狀況時即稱之為處于諧振狀態，此時其有別于傳統工頻測試變壓器的許多優點即完全顯現 。
優點
• 較大電抗功率 ( 無效功率 ) 輸出時僅需使用極低的實際功率輸入
• 輸出電壓經過濾波，輸出電壓波形失真率低于總諧波失真的 0.5%
• 當被測體故障發生時，由電源回路中所產生的故障電流將被排除，對此故障點所產生的破壞降至最低
• 本系統的操作模式為可控制的諧振狀態，所以不會發生像傳統工頻變壓器測試電容性負載時常發生的意外諧振狀況。
使用條件
• 最高海拔高度：1000m • 海拔高度每增加 100m 電壓額定必須降低：1% • 高壓組件操作溫度范圍：3?C ～ +45?C • 高壓組件相對濕度（非凝結狀態）：≤ 95% • 電子組件操作溫度范圍：10?C ～ +45?C • 電子組件相對濕度（非凝結狀態）：≤ 80% • 所有組件儲存及運輸溫度范圍：20?C ～ +60?C • 耐震能力：8 級烈度 • 接地電阻：< 1.0Ω • 使用環境：無塵埃 系統主要技術參數
• 額定電壓：100kV ～ 1500kV( 及以上 ) • 額定能量：300kVA ～ 30000kVA( 及以上 ) • 典型噪聲：≤ 75dB( 離開設備兩米處測量 ) • 系統品質因數：Q ≥ 20 ～ 100 • 局 放 量：80%電壓下PD≤2pC(或根據用戶的要求做的更高） • 負荷能力：額定容量下運行1小時，冷卻1小時，一天3～6次。 ( 或根據用戶的要求做的更高 ) 成套裝置組成
• YKTY - 系列高壓諧振電抗器：1套 • JFD/XPD - 系列數字局放儀：1臺 • EXC - 系列勵磁變壓器：1臺 • LVF - 系列低壓濾波器：1臺 • DSIT - 系列雙屏蔽靜電隔離變壓器：1臺 • TDGZ - 系列平面接觸式調壓器：1臺 • HVF - 系列高壓濾波器： 1套 • JTKZ - 5 系列數字式控制臺：1臺 高壓諧振電抗器：
目前我們生產的高壓諧振電抗器結構共有二種
YKTY —結構為鐵殼型電壓5kV-350kV / 容量100kVA-15000kVA；采用這種結構
YKTYC —結構為環氧筒型電壓150kV-1500kV / 容量100kVA-30000kVA；采用這種結構
YKTYC- 系列電抗器
高壓諧振電抗器在系統中作為主機，由它與電纜電容構成串聯諧振回路，當電抗器的感抗與電纜的容抗相匹配時， 達到諧振狀態，系統產生高壓輸出。
電抗器設計采用變壓器油絕緣， 置于一個環氧桶內， 內部為一個鐵芯， 采用高等級優質硅鋼片制成， 鐵芯由兩個 U形部分組成， 可通過精密滾珠絲桿傳動來改變兩個 U 形部分鐵芯的間隙，以改變電抗器的電
感，電感的調節范圍為20:1。以上設計保證了電抗器具有損耗低、品質因數高、局放量小等優點。
技術參數 ( 用于 220-750kV 及以下電纜試驗 )
額定容量： 12250kVA 28000kVA 52500kVA 額定電壓： 350kV 700kV 1050kV 額定電流： 35.0A 40.0A 50.0A 額定頻率： 50-60Hz 局 放 量： 100% 電壓下≤5.0PC 80%電壓下 ≤ 2.0PC 負荷能力： 額定容量下運行1小時，冷卻1小時，一天3～6 次。 品質因素Q（設計值）： 40～100 總諧波畸變： < 3% 負載電容范圍： 31.85-265.3 nF 18.20-151.6 nF 15.17-126.3 nF 間隙調整機械傳動機構： 采用精密滾珠絲桿傳動
YKTY- 系列電抗器
技術參數 ( 用于 35 ～ 110 ～ 220kV 及以下電纜試驗 )
額定容量： 2000kVA 5000kVA 12000kVA 額定電壓： 120kV 200kV 350kV 額定電流： 16.67A 25.0A 34.28A 額定頻率： 50-60Hz 局 放 量： 100%電壓下≤5.0PC 80%電壓下≤2.0PC 負荷能力： 額定容量下運行1小時，冷卻1小時，一天3～6 次。 品質因素Q（設計值）： 20~100 總諧波畸變： < 3% 負載電容范圍： 44.23-368.6 nF 39.81-331.74 nF 31.2-259.98 nF 間隙調整機械傳動機構： 采用精密滾珠絲桿傳動 JTKZ-5 數字式控制系統
采用工業計算機控制操作，并采用大屏幕液晶顯示器來顯示試驗數據，
留有 USB 接口可將試驗數據錄入電腦，在試驗結束時能自動將試驗數據存入預置的表格內；
并且具有遠程診斷，遠程技術支持與服務功能；
具有過壓保護裝置、過流、擊穿保護、自動、手動升降壓、時間設定等功能；
信號之間采用光電隔離，這樣可防止高壓串入控制電路內，可保護設備不受高壓沖擊；
可以手動 / 自動找諧振點；自動升壓、降壓，調諧速度多檔可選；串聯諧振試驗系統操作過程簡單，具有網絡互聯能力，可將所有的數據匯入到一臺電腦，可上傳到 MES 系統。
-
串聯諧振系統在基本設計上是應用電容性被測體儲存能量的具體特性，此特性的完整應用 , 所得到的結果是在成本支出上明顯的節省。此一系統在應用上符合 XLPE 電力電纜工頻耐壓及局部放電測試要求，適合于 XLPE 電纜進行出廠局部放電測試、高壓耐壓試驗及局放超標故障定位，也可以用于其他電力產品的試驗。
本系統稱為串聯諧振局部放電測試系統，系統包括一組可調整的高電壓電抗器 ( 電感 )，此電抗器之電感量依據被測體的電容量可調整為最佳匹配狀態。當電感電容形成最佳匹配狀況時即稱之為處于諧振狀態，此時其有別于傳統工頻測試變壓器的許多優點即完全顯現 。
